Re: malkas apkures vienkaršota shēma

Autors: pt ()

Datums: 08/01/2014 22:11

Mēģināšu vēlreiz iekopēt:
[www.junekamontaza.lv]

Opcijas: Komentēt šo ziņu•Citēt šo ziņu

Re: malkas apkures vienkaršota shēma

Autors: pt ()

Datums: 08/01/2014 22:21

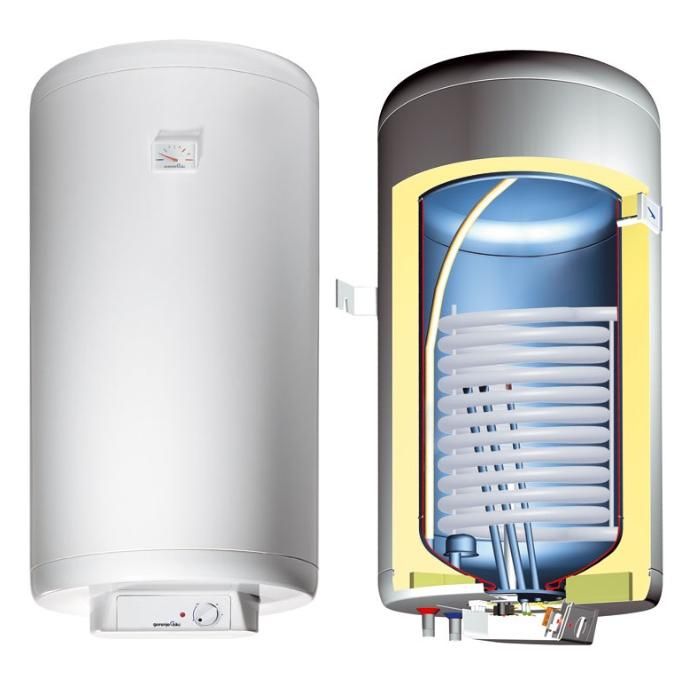

sinvia gadījumā boileris ir iekšā akumulatorā, manā gadījumā tas ir ar čūsku pa vidu.Kaut kas līdzīgs šim:
[www.buvserviss.lv]

Opcijas: Komentēt šo ziņu•Citēt šo ziņu

Re: malkas apkures vienkaršota shēma

Autors: Rx ()

Datums: 08/01/2014 22:45

Kā izveidots silā ūdens boileris nav principiālas nozīmes. Enerģija paliek boilerī, jo čūskas garums ir tāds, ka viss siltums izlīdzsvarojas ar čūskas apņmemto ūdeni. jeb, pa vienu galu ienāk, pa otru iziet. Iekšā tiek sasildīts.........Jūsu shēmā jau trīs sūkņi! Un tad tie jāvada ar vadību, un nekas nebūs ne tuvu kā "vienkāršota shēma". Ievērojāt to ventili juneka shēmā ar svītriņu labajā pusē, akumulatora lejā? Tas ir aizbīdnis, lai shēmas sapratējs varētu to nobalansēt.....Jūsu izvēlētais gorenje ar čūsku, tādā izveidojumā kā bildē, strādās tikai ar savu sūkni. Bet viss jāvada!

Opcijas: Komentēt šo ziņu•Citēt šo ziņu

Re: malkas apkures vienkaršota shēma

Autors: khe ()

Datums: 09/01/2014 09:51

Junekas shēmā pat klapīte nevisai iezīmēta - tai jāapvada gan katla sūknis, gan termovārsts... Neizvēlētos termovārstu likt turpgaitā. Daudziem strādā ar vienu sūkni, jo regulējot ar trīsgaitnieku apkures loku katlam bez aķa nav kur likt jaudu...

Opcijas: Komentēt šo ziņu•Citēt šo ziņu

Re: malkas apkures vienkaršota shēma

Autors: JE ()

Datums: 05/02/2014 12:56

Sveiki spečuki,
tā kā pamazām sāku likt kopā apkures sistēmu gribēju pārliecināties vai visu esmu pareizi sapratis un izdomājis, tādēļ gribēju lūgt lai jūs uzmetat aci shēmai, kas ir paņemta no atmos.cz lapas un nedaudz pielabota (cik nu mācēju), un ja ko aplamu ieraugāt tad lūdzu papildiniet/iesakiet.
Neliels apraksts par māju : 220kvm , gāzbetona un siltināta.. pēc maniem aptuveniem aprēķiniem siltuma zudumi ~20kw..teorētiski. 1.stāvā siltās grīdas un raditori 2.stāvā tikai radiatori
Katls: burnit wbs 40kw malkas
Akumlācijas tvertnes: 2X1350L
Izplešanās tvertne: 300L
Kombinētais boilers OHC 200L
Laddomat no LK armatur
Cirkulācijas sūkņi : 3 grundfoss alpha2 25-40 un 1gab 25-60
Drošības grupa un dzesēšanas grupa katlam no watts.
Sadales kolektors ar 5 kontūrām (viena rezervei).
Uz siltajām grīdām jaucējvārsts esbe 20-43, bet ko nevaru izlemt vai likt uz radiatoriem un boileri arī jaucējvārstus vai nē, vai vienkārši pirms kolektora vienu lielāku un viss..?
Lūk arī shēma -> [www.motopower.lv]
ps ja bildē slikti redzams - laddomatam ieslēgšanās Temp75* boilerim izslēgšanās 60*

Opcijas: Komentēt šo ziņu•Citēt šo ziņu

Re: malkas apkures vienkaršota shēma

Autors: JE ()

Datums: 05/02/2014 16:24

Lūk otrais variants, kur jaucējs uz sadales kolektora ir tikai siltajām grīdām.
[www.motopower.lv]

Opcijas: Komentēt šo ziņu•Citēt šo ziņu

Re: malkas apkures vienkaršota shēma

Autors: E ()

Datums: 05/02/2014 17:07

JE, tu to shēmu pats zīmēji?
Tur izskatās vairākas problēmas...

Precīzāk tagad nevaru uzrakstīt, centīšos kaut kad vēlāk atrast laiku.

Opcijas: Komentēt šo ziņu•Citēt šo ziņu

Re: malkas apkures vienkaršota shēma

Autors: JE ()

Datums: 05/02/2014 17:38

Principā pamats ir ņemts no atmos.cz lapas, pārzīmēju pāris vietas tā kā izdomāju, kā man vajadzētu.
Gaidīšu kādu ziņu..

Opcijas: Komentēt šo ziņu•Citēt šo ziņu

Re: malkas apkures vienkaršota shēma

Autors: sleepnis* ()

Datums: 05/02/2014 17:57

Cik Tev silto grīdu kvadratūra? Vai nebūs par maz ar 4 lokiem? Ā, sapratu, ap 110 kvm. Lai mani palabo, ja muldu, bet vajag kā minimums 6lokus, lai nepārsniedz 20kvm uz vienu cilpu.

Opcijas: Komentēt šo ziņu•Citēt šo ziņu

Re: malkas apkures vienkaršota shēma

Autors: JE ()

Datums: 05/02/2014 18:27

mja, laikam shēma miglaina... :( tas ir sadales kolektors katlu telpā nevis siltajām grīdām .

Opcijas: Komentēt šo ziņu•Citēt šo ziņu
